Trapano Verticale a CNC per la realizzazione di forature, svasature, fresature e tacche su vetro monolitico, laminato e basso emissivo (Low-e).
- possibilità di lavorare sia vetri rettangolari che sagomati (almeno con un lato rettilineo)
- due elettromandrini contrapposti coassiali e sistema di refrigerazione dell’utensile con acqua interna ed esterna che consentono di ottenere migliori finiture e qualità di lavorazione
- due magazzini portautensili rotanti a 9+9 postazioni gestiti da CN: installati su un carro solidale all’elettromandrino, garantiscono i più brevi tempi di cambio utensile
- cuscino ad acqua ad alta pressione
Vantaggi
-
TEMPI DI CAMBIO UTENSILI MINIMI

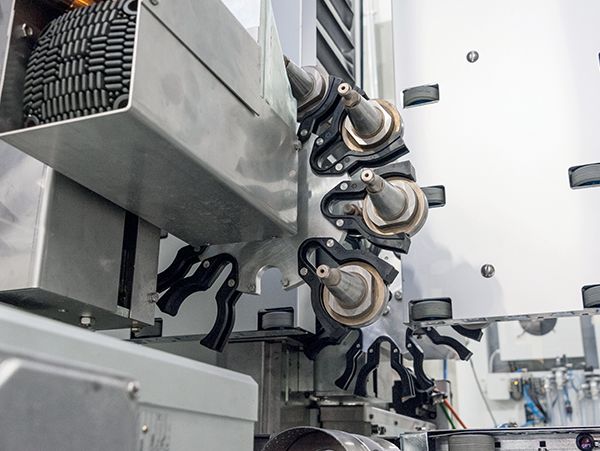

La macchina dispone di due magazzini utensili da 9+9 posizioni montati solidali al carro verticale. In questo modo l’operazione di cambio utensile avviene in soli 10 secondi indipendentemente dalla zona di lavorazione.
-
UTENSILI SEMPRE AL MASSIMO DELLE PRESTAZIONI

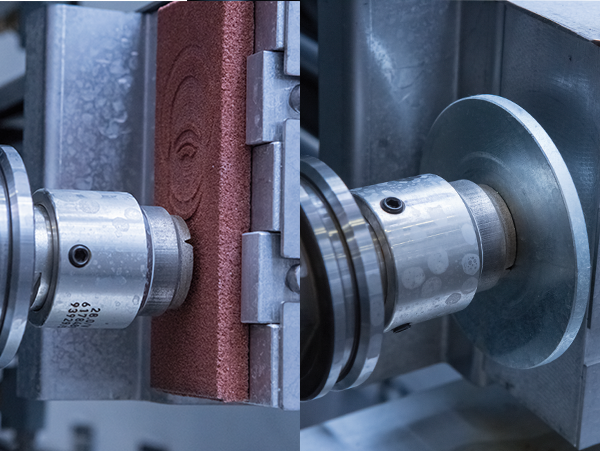

Per assicurare la massima precisione di lavorazione la macchina dispone di un sistema di misurazione automatica dei foretti con precisione centesimale. E’ inoltre possibile ravvivare i foretti in modo completamente automatico. Questo sistema, permette di avere in totale sicurezza utensili che lavorano sempre al massimo delle prestazioni.
-
SISTEMA ANTIGRAFFIO

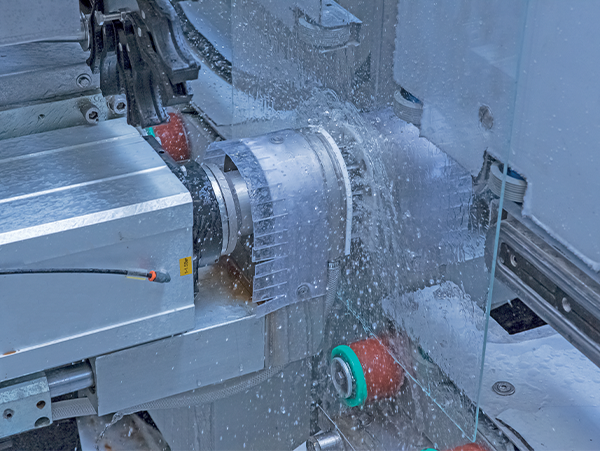

Durante le operazioni di fresatura e profilatura i pressori restano staccati dal vetro 2 decimi e grazie al sistema di cuscino ad acqua assicurano l’assenza di vibrazioni, una perfetta refrigerazione dell’utensile e l’uniformità della dimensione degli smussi lungo tutta la lastra.
-
PERFETTO PER VETRI BASSO EMISSIVO

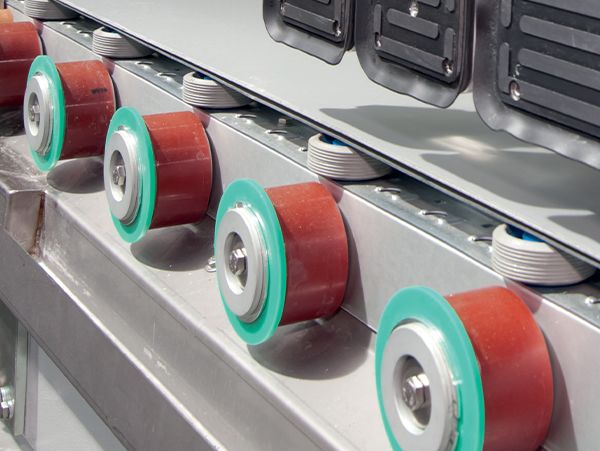

Il fermo garantisce posizionamenti con precisione inferiore a 3 decimi di millimetro grazie alla trasmissione con pignone e cremagliera. L'azzeramento lastra avviene senza pinzare la superficie, in questo modo è possibile lavorare vetri con basso emissivo.
Dati tecnici
| lunghezza massima | 3200 - 4500 - 6000 mm | |
| Altezza massima lavorabile | 2220 - 2600 - 3300 mm | |
| Dimensione minima lavorabile | 420x180 mm | |
| Glass workable thickness | 3 ÷ 30 mm | |
| Diametro foretti | 3 ÷ 70 mm | |
|
Elettromandrino Potenza |
3,7 KW (S1) 4,4 KW (S6) |
|
