Centro di lavoro orizzontale a 3-4 assi a CNC
Centro di lavoro a Controllo Numerico a 3 o 4 assi (su richiesta) per la lavorazione di lastre di vetro piano sia sottili sia di grosso spessore, di vetro laminato e vetro blindato. Esegue qualsiasi tipo di molatura, lucidatura, foratura, fresatura, taglio con disco, incisione, scrittura e bisellatura a 5°.
- sistema gantry sull’asse Y che gestisce il movimento della traversa attraverso due motori Brushless sincronizzati dal CN, garantendo la massima precisione e riducendo gli errori di posizionamento dovuti all’elasticità meccanica
- Piano di lavoro in duralluminio di grandi dimensioni. L’altezza da terra di 780 mm rende più semplice il carico e lo scarico delle lastre di vetro
- basamento monolitico nervato in acciaio ad alto spessore elettrosaldato e normalizzato che garantisce robustezza e rigidità per lavorazioni impegnative e durata nel tempo della macchina
- presetting integrato nel magazzino utensili per mantenere inalterata la dimensione massima lavorabile
- compensazione dinamica della mola lucidante per una migliore qualità della lavorazione
Vantaggi
-

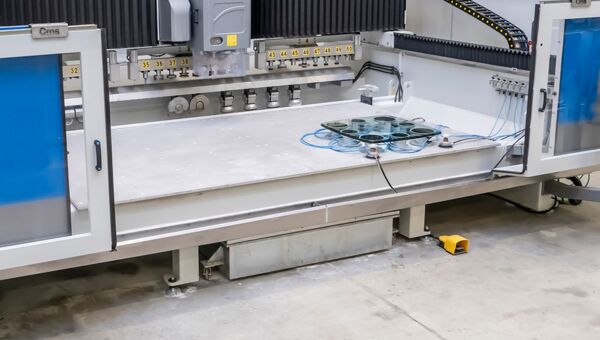

SOLIDO PIANO IN ALLUMINIO
Piano di lavoro in duralluminio di spessore 18 mm, per maggior stabilità e durata nel tempo. La tavola permette di essere rettificata per oltre 10 volte.
-

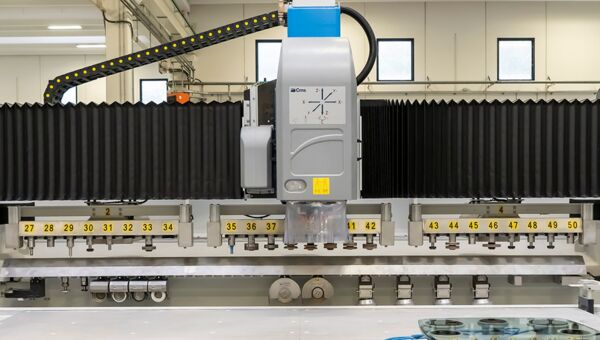

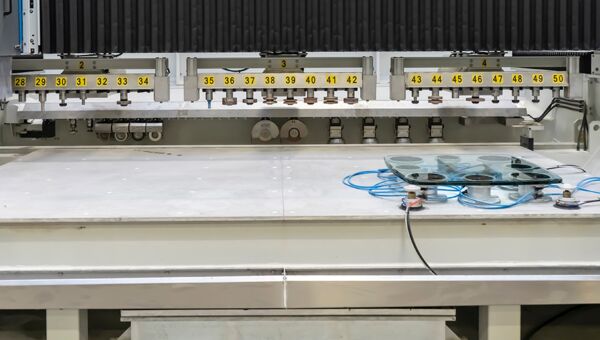

MAGAZZINI SENZA LIMITI
L’ampia modularità dei magazzini permette di adattare la tavola ad ogni esigenza. I magazzini possono essere installati posteriormente, a lato o anche sotto trave per un cambio utensile in 9.5 secondi.
-
FACILITÀ DI CARICO
Grazie all’altezza di 780 mm del piano di lavoro e alla ridotta distanza della tavola dall’operatore, CMS Gea si pone al vertice di categoria nell’ergonomia di carico.
Dati tecnici
| CORSA ASSE X | 3800 mm | ||
| CORSA ASSE Y | 2550 mm | ||
| CORSA ASSE Z | 420 mm | ||
| DIMENSIONE MASSIMA LAVORABILE XY | 3700 x 2000 mm | ||
| ASSE ROTANTE (OPZIONALI) | C | 360° in continuo | |
| POSTAZIONI CAMBIO UTENSILI | 12 ÷ 120 | ||
| ELETTROMANDRINO | |||
| POTENZA | 13,5 KW (S1) 21 KW (S6) |
30 KW (S1) 36 KW (S6) |
|
| ROTAZIONE | 0 ÷ 15000 giri/min | 0 ÷ 12000 giri/min | |
| DIMENSIONI D'INGOMBRO | A | 4715 mm | |
| B | 6350 mm (8070 mm with open doors) | ||
| H | 2884 mm | ||
| ARMADIO ELETTRICO | integrato al basamento | ||
| PESO | 7000 kg | ||
