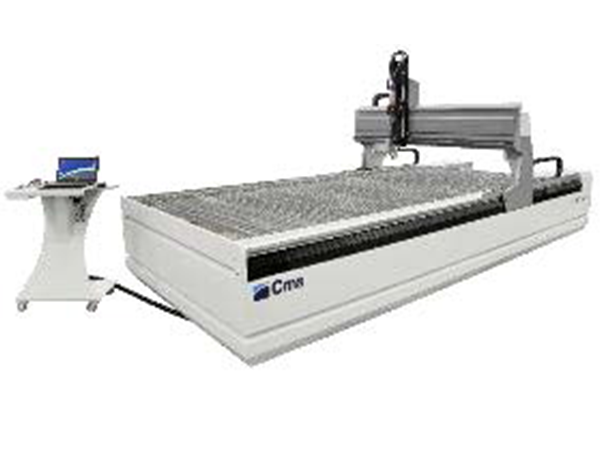

Wasserstrahl-Schneidsystem mit 3 und 5 Achsen
Bei der Entwicklung von brembana Smartline standen insbesondere die Verbesserung der Arbeitseffizienz bei gleichzeitiger Beibehaltung der unvergleichlichen Konstruktionsqualität und Arbeitsgüte im Vordergrund, für die das Unternehmen CMS berühmt ist. Dieses in einem neuen, innovativen und kompakten Design eingeschlossene System verfügt über alle Sicherheits- und Leistungsmerkmale, die für Wasserstrahlschneidemaschinen von CMS kennzeichnend sind.
• Die offene Rahmenstruktur und das elektrische Portal mit den in einer robusten Wanne integrierten Führungen gewährleisten leichten Zugang zum Arbeitstisch und vereinfachen das Be- und Entladen von Werkstücken.
• Das Bewegen der Achsen X, Y und Z erfolgt mithilfe Ritzeln, die auf gehärteten und geschliffenen Zahnstangen laufen.
• Die thermogeschweißten Faltenbälge schützen die Zahnstangen und Führungen der Achse X perfekt gegen Bearbeitungsstaub und Abwasser. Der Schutz der Achse Y wird durch eine Art Labyrinthdichtung aus Blech gewährleistet.
• Zur Rostschutzbehandung wird die Stahlstruktur sandgestrahlt und erhält anschließend eine Keramiklackierung. Dies garantiert einen langen Betrieb ohne Korrosion.
• Die Wanne ist vorbereitet, um ein Reinigungssystem zum Entfernen von verbrauchtem Abschleifmittel aufzunehmen
Vorteile
-
ERGONOMIE BEIM LADEN: SMART OPERATION
Optimaler Zugang zum Schneidbereich: einfacher Zugang zum Be- und Entladen des Materials auf drei Seiten.
-
GERINGERE BETRIEBSKOSTEN: SMART MAINTENANCE

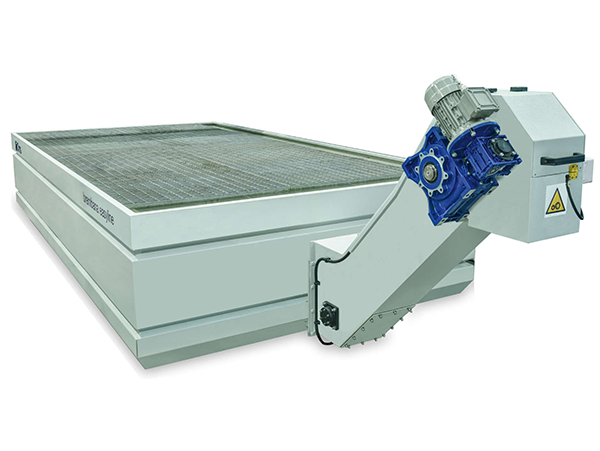

Die monolithische, mit korrosionsbeständiger Keramik beschichtete Wanne ist kompatibel zum Kettensystem Evo4, das verbrauchtes Schneidemittel entfernt und die Wartungskosten um 91% senkt.
-
HOHE LEISTUNGEN: SMART PRODUCTIVITY
Geschwindigkeiten von 50 m/min und Beschleunigungen von 3 m/s2 zeugen von den in dieser Klasse erbrachten Spitzenleistungen und gewährleisten bei den Konfigurationen mit 3 und 5 Achsen maximale Produktivität.
-
BESSERES PREIS-LEISTUNGS-VERHÄLTNIS: SMART INVESTMENT
Das für eine konfigurierbare Schneidlösung am vorteilhaftesten Preis-Leistungs-Verhältnis wird allen Anforderungen hinsichtlich der Verwendung und der Investitionspläne gerecht.
Technische Daten
| MODELL | 1313 | 2030 | 2040 | 2060 |
| X-ACHSE | 1300 mm | 3000 mm | 4000 mm | 6000 mm |
| Y-ACHSE | 1300 mm | 2000 mm | 2000 mm | 2000 mm |
| Z-ACHSE | 250 mm (150 mm mit Kopf 5 Achsen) |
250 mm (150 mm mit Kopf 5 Achsen) |
250 mm (150 mm mit Kopf 5 Achsen) |
250 mm (150 mm mit Kopf 5 Achsen) |
| C-ACHSE | Unendlichkeit | Unendlichkeit | Unendlichkeit | Unendlichkeit |
| B-ACHSE | +/- 60° | +/- 60° | +/- 60° | +/- 60° |
| AUFLAGEFLÄCHE | 2444 x 1380 mm | 3330 x 2080 mm | 4150 x 2080 mm | 6610 x 2080 mm |
| GESAMTPLATZBEDARF MIT PHOTOZELLEN | 2287 x 3490 mm (maschine mit kabine) |
4560 x 6140 mm | 4560 x 7190 mm | 4560 x 10050 mm |
