Centros de mecanizado a 3/5 ejes con estructura de portal móvil
Centros de mecanizado a tres y cinco ejes con estructura de portal móvil, dedicados a la elaboración de los materiales plásticos y de los materiales avanzados, caracterizado por una estructura rígida y estable.
- mandriles de hasta 15kw y 24.000 rpm aseguran, en todas las condiciones, una capacidad excepcional de remoción y niveles de precisión y acabados únicos
- el plano de trabajo de aluminio es caracterizado por una planaridad perfecta y garantiza precisión de fijación y de elaboración en el nesting avanzado y en las elaboraciones más severas de detalles técnicos
- estructura de portal manipulada por motor doble de dinámica elevada. Solución dedicada a la elaboración de las materias plásticas y de los materiales avanzados
Ventajas
-
GRANDES REMOCIONES Y ACABADO PERFECTO

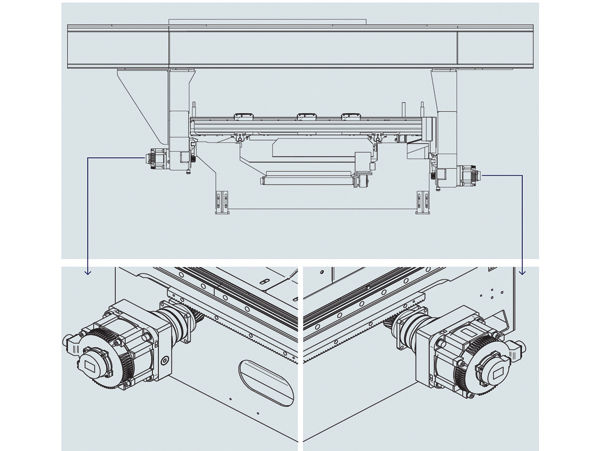

Capacidad de remoción incrementada del 7%, ciclos de desbaste más rápidos y cumplimiento absoluto de las tolerancias más estrictas para el acabado. La arquitectura de plano fijo y portal móvil equipada con motorización doble, está constituida por una estructura rígida equipada con guías de deslizamiento delanteras y traseras de alta precisión. Asegura la máxima efectividad durante la fase de remoción pesada y una calidad incomparable del acabado en toda el área de trabajo.
-
FLEXIBILIDAD Y EFICIENCIA DE BLOQUEO

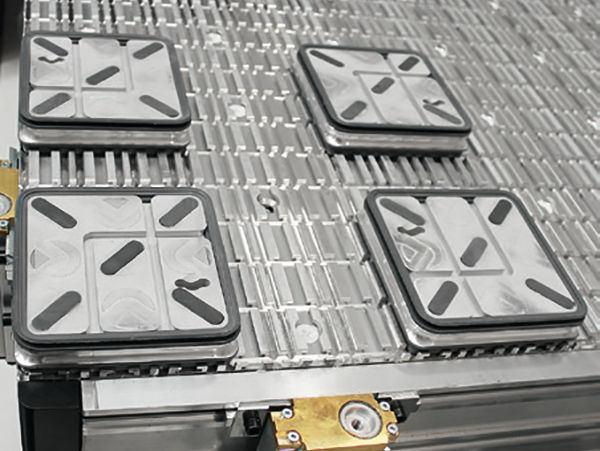

El sistema de vacío integrado directo y los acanalados en T permiten un bloqueo óptimo de las lastras y el posicionamiento de todo tipo de equipo mecánico de fijación. Tolerancias de elaboración siempre bajo control gracias a un plano multifunción de aluminio de alta eficiencia, que garantiza una perfecta planaridad en el tiempo.
-
ELABORACIONES SIN LÍMITES

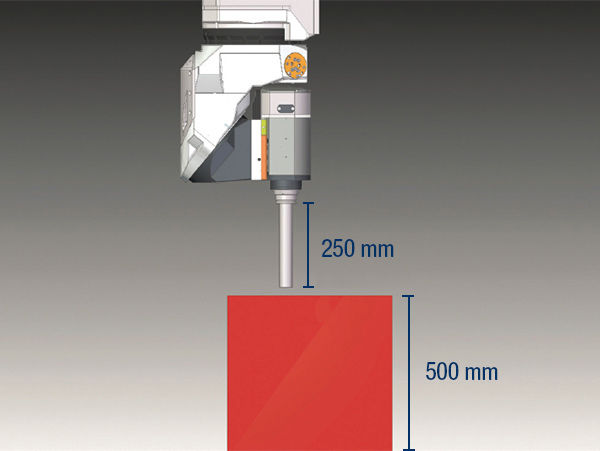

La cota elevada de paso de la pieza y la carrera del eje Z permiten realizar elaboraciones de piezas de hasta 500 mm de altura. Solución ideal para la producción de artículos técnicos y partes de prototipos de material plástico.
-
POTENCIA DE CINCO EJES
Grupos operadores Prisma de cinco ejes de interpolación, con potencia de hasta 17 Kw 24000 rpm, configurados específica-mente para la elaboración de las materias plásticas; son la solución ideal para la producción de componentes técnicos realizados en las resinas de mejores prestaciones y difíciles de elaborar.
Ficha Técnica
| EVOTECH | ||||
| EVOTECH 250 | EVOTECH 400 | EVOTECH 500 | ||
| EJES | ||||
| Velocidad máxima del eje X-Y-Z (versión PRO-SPEED) | m/min | 60-60-30 | 90-90-30 | 95-90-30 |
| Velocidad máxima del eje X-Y-Z (versión PRO-SPACE) | m/min | 25-60-30 | 25-90-30 | 25-90-30 |
| Pasaje de la pieza en Z (max.) | mm | 250 | 350 | 500 |
| GRUPO OPERADOR | ||||
| Potencia electromandril 5 ejes (máximo) | kW | 12 | 17 | 17 |
| Potencia electromandril 3/4 ejes (máximo) | kW | 15 | 15 | - |
| Velocidad de rotación electromandril cinco ejes (máximo) | rpm | 24000 | 24000 | 24000 |
| Velocidad de rotación electromandril tres/cuatro ejes (máximo) | rpm | 24000 | 24000 | - |
| UNIDAD DE PERFORACIÓN | ||||
| Mandriles verticales independientes (máximo) | n. | 30 | 30 | 26 |
| Velocidad de rotación | rpm | 8000 | 8000 | 8000 |
| DEPÓSITO HERRAMIENTAS | ||||

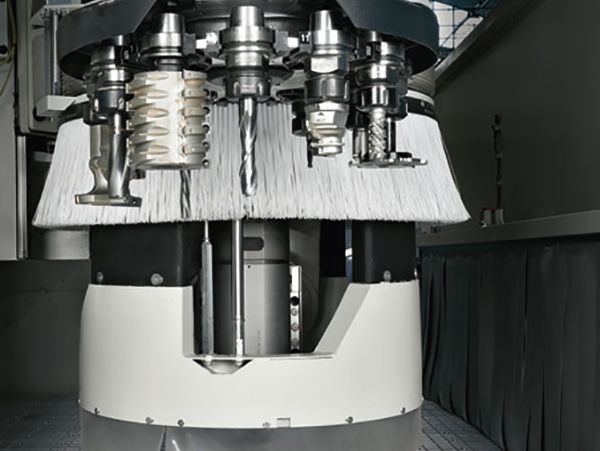

| Depósito herramientas en el grupo operador | posiciones | 12 | 12 | 12 |
| Depósito herramientas trasero | posiciones | 32 | 48 | 48 |
| Depósito herramientas lateral | posiciones | 12 | 12 | - |
| Depósito herramientas delantero | posiciones | - | - | 16 |
| INSTALACIÓN | ||||
| Consumo aire aspiración | m³/h | 4430 | 4430 | 4430 |
| Consumo aire comprimido (mínimo - máximo) | Nl/min | 350-550 | 350-550 | 350-550 |
