Sistema de corte por chorro de agua hidroabrasivo de 3 y 5 ejes
Tecnocut Aquatec es un avanzado sistema de corte por chorro de agua con cabezal hidroabrasivo, versátil y de altas prestaciones, capaz de satisfacer las más variadas exigencias de producción en los distintos sectores de aplicación, garantizando cortes de extrema precisión. Aquatec ha sido diseñada siguiendo la filosofía de CMS: la máquina es el resultado de la experiencia adquirida en los sectores de la automoción, aeroespacial, naval y del diseño. La estructura y las soluciones técnicas adoptadas, junto con los componentes seleccionados, aseguran un alto grado de acabado, altas velocidades de procesamiento, fiabilidad, robustez estructural, flexibilidad de uso y alta productividad.
- Amplia configurabilidad estudiada ad hoc en función de las necesidades reales del cliente.
- Estructura portante de puente móvil sobre hombros separados en acero de gran espesor, apoyada sobre rieles anclados al suelo, asegurando la máxima robustez estructural. Esta solución garantiza los mejores acabados incluso en los procesos más complejos y exigentes.
- El movimiento, incluido el del cabezal de corte, se produce sobre cremalleras templadas y rectificadas accionadas por motores brushless.
- El sistema de cárter de acero y los fuelles de poliuretano teflonado garantizan la protección de las partes móviles contra el agua y el polvo generado durante el procesamiento.
- Su estructura, que deja libres 2 o 4 lados de la superficie de trabajo, facilita la carga/descarga de las planchas y la inspección del material que se está procesando, además de permitir la posible instalación de equipos especiales para el desplazamiento de las piezas.
Ventajas
-

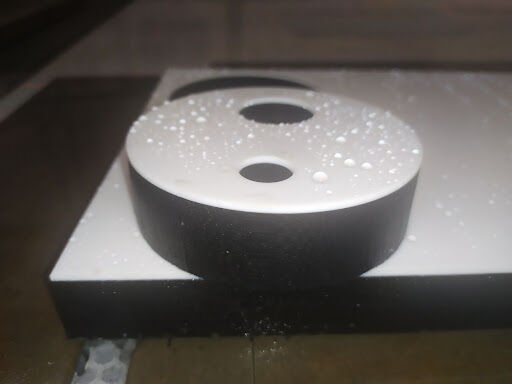

OPTIMIZACIÓN DE LA PRODUCCIÓN : SMART QUALITY
Las piezas cortadas por chorro de agua no requieren otros procesamientos y no generan zonas térmicamente deformadas, reduciendo los tiempos de ciclo y de espera a lo largo del proceso de producción.
-

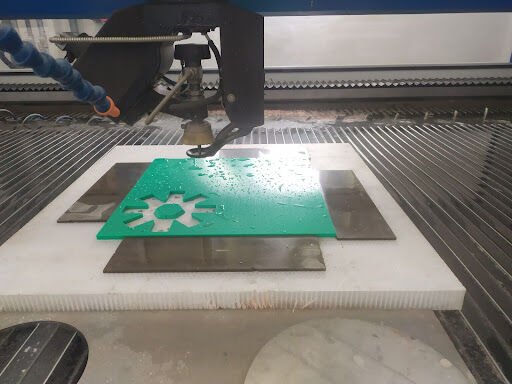

COSTES OPERATIVOS MÁS BAJOS: SMART VERSATILITY
La tecnología por chorro de agua es una herramienta única, que no requiere accesorios complejos para sujetar las piezas. Además, gracias a la versión de 5 ejes, permite realizar cortes 3D con alta precisión y repetibilidad.
-
EASY OPERATION : ACCESO A LA BANCO DE MECANIZADO DESDE 4 LADOS
La estructura con travesaño ancho y hombros modulares permite configuraciones con amplio espacio alrededor del tanque para simplificar las operaciones de carga y descarga.
-

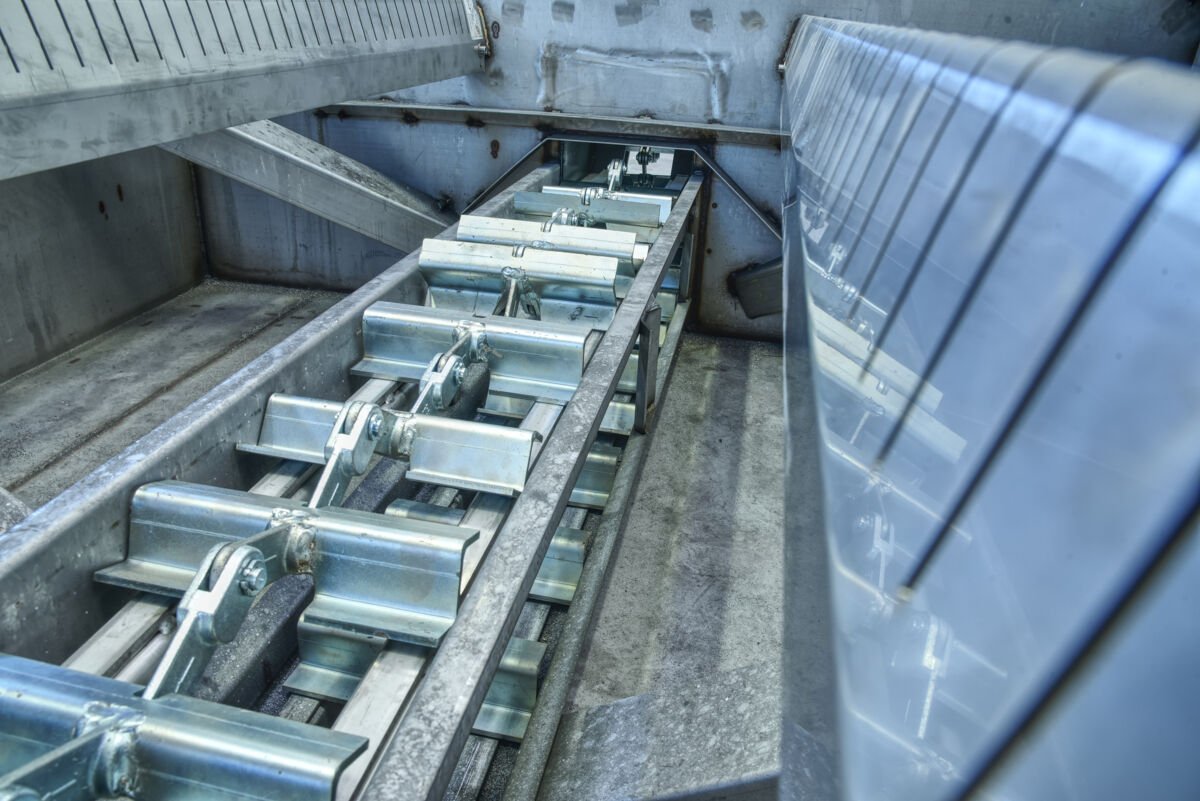

COSTES OPERATIVOS MÁS BAJOS: SMART MAINTENANCE
El corte por chorro de agua es un proceso limpio que no genera polvo ni residuos volátiles. El tanque de recogida es compatible con el sistema de dragado Evo4 para la eliminación del abrasivo agotado, lo cual reduce los costes de mantenimiento en un 90%.
Ficha Técnica
| Modelo* | 2030 | 2040 | 6030 | Rapidos | Aceleraciones |
| Eje X | 3800 mm | 4020 mm | 3000 mm | 54 m/min | 2 m/s2 |
| Eje Y | 2650 mm | 2650 mm | 6650 mm | 54 m/min | 2 m/s2 |
| Eje Z | 650 mm | 650 mm | 650 mm | 12,6 m/min | 1 m/s2 |
| Eje B | ±60° | ±60° | ±60° | 17299 °/min | 1450 °/s2 |
| Eje C | infinito | infinito | infinito | 13400 °/min | 850 °/s2 |
| Área que se puede trabajar | 2000x3000 mm | 2000x4000 mm | 6000x3000 mm | ||
| Dimensiones totales | 5886x4039 mm sin fotocélulas | 5886x4039 mm sin fotocélulas | 8195x6832 mm sin fotocélulas |
*MODELO ESTÁNDAR disponible hasta 60120 (12000x6000 mm)
Precisión dinámica desplazamiento (de 3 ejes)
Repetibilidad de posicionamiento “Ps”
