brembana kosmos
(512) 931-1962

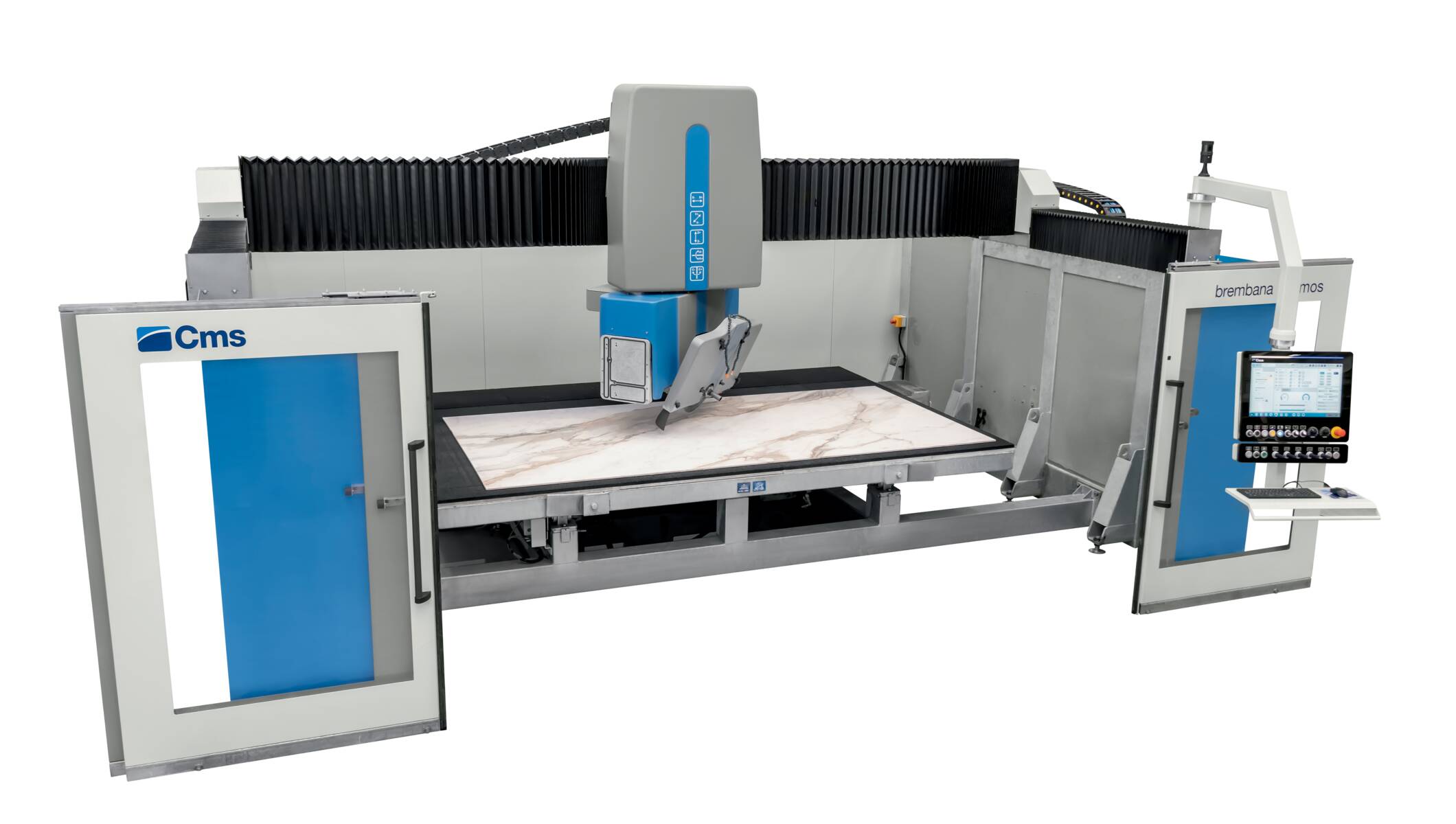

5-Achsen CNC Drehkopfsäge in Monoblockbauweise
Die Steuerung dieser neuen Generation von Portalfräsen mit 5 Achsen erfolgt ausnahmslos mithilfe CNC.
Die Fräsen sind sehr kompakt und lassen sich einfach installieren. Da sie kein Fundament benötigen, können sie bei Bedarf problemlos neupositioniert werden. Sie sind für alle Bearbeitungsstätten konzipiert, in denen Naturstein-, Komposit- oder Keramikplatten mit einer Stärke bis zu 200 mm mit Ø625-mm-Scheiben geschnitten werden. Die Leistung der Elektrospindel mit 18,64 kW und 125 Nm Drehmoment liegt +34% über der Leistung der Vorgängerversion. Das Gewicht der bis zu 5,1 Tonnen schweren Fräsen garantiert perfekte Steifigkeit, um folgende Produkte zu realisieren: Küchenplatten, Waschbeckenplatten, Wandverkleidungsplatten (intern und extern), Fußböden, städtebauliche Ausstattungen, Schwellen, Treppen und Fensterbänke.
KEY BUYER BENEFITS
- +80% mehr Vakuum-Saugfläche gegenüber marktgängigem Mittelwert: Der neue Manipulator verfügt über eine Nutzoberfläche, die 2,6 Mal über derjenigen der Vorgängergeneration liegt.
- +107% größere Hebeöffnung gegenüber marktgängigem Mittelwert: Dank der weiten Öffnung der zwei Greifflügel können auch sehr dünne Platten ohne die Gefahr von Brüchen angehoben werden.
- +12% mehr Produktivität bei der Bearbeitung von Küchenplatten dank der optionalen seitlichen 3,7-kW-Elektrospindel mit Hochgeschwindigkeits-Fräskapazität.
Vorteile
-
UNÜBERTROFFENE MECHANIK
Das Maschinengewicht von bis zu 5100 kg garantiert eine optimale Absorption aller durch die Bearbeitungsvorgänge erzeugten Spannungen und gewährleistet lebenslang eine hohe und konstante Präzision. Das direkt und ohne zusätzliche Betonarbeiten am Boden verankerte Stahlfundament erhöht die Stabilität und die Leistung der Maschine.
-
MAXIMALE FREIHEIT FÜR IHRE PROJEKTE
Die Rotationsachsen und die Linearachsen sind komplett miteinander interpoliert. Die Maschine verwandelt sich daher nach Bedarf in ein 5-Achsen-CNC-Bearbeitungszentrum.
-
33% MEHR PRODUKTIVITÄT OHNE ZUSÄTZLICHE MANUELLE TÄTIGKEITEN
Dank des Vakuummanipulators lassen sich die geschnittenen Werkstücke automatisch versetzen. Dies optimiert den Plattenzuschnitt und verringert den Abschnitt.
-
EINFACHE PROGRAMMIERUNG
Die auf der Maschine installierte Software lässt sich einfach und intuitiv bedienen.
Technische Daten
| X-ACHSE VERFAHRWEG | 3960 mm |
| Y-ACHSE VERFAHRWEG | 2450 mm |
| Z-ACHSE VERFAHRWEG | 400 mm |
| KOPFDREHUNG (C-ACHSE) | ± 180° (360°) |
| KOPFNEIGUNG (A-ACHSE) | 0 – 90° |
| X-ACHSE GESCHWINDIGKEIT | 30 m/min |
| Y-ACHSE GESCHWINDIGKEIT | 25 m/min |
| Z-ACHSE GESCHWINDIGKEIT | 8 m/min |
| MIN. SCHEIBENDURCHMESSER | 350 mm |
| MAX. SCHEIBENDURCHMESSER | 625 mm |
| MAX. BEARBEITUNGSSTÄRKE (MIT Ø625-MM-SCHEIBE) | 200 mm |
| SÄGEMOTOR | 18,5 kW |
| MOTORDREHZAHL | 0 ÷ 6.000 upm |
| ARBEITSTISCH ABMESSUNGEN | 3600 x 2500 mm* |
| WASSERVERBRAUCH (3 BAR) | 40 l/min |
| LUFTVERBRAUCH (6 BAR) | 17 l/min |
| PLATZBEDARF FÜR MASCHINENINSTALLATION | 6650*x4300x3165 mm |
| MASCHINEN-GESAMTGEWICHT | Biz zu 5100 Kg |
* zzgl. Platzbedarf zum Öffnen des Schaltschranks
