用于加工塑料的3轴和5轴新一代嵌套数控加工中心
用于加工塑料的3轴和5轴新一代嵌套数控加工中心 可提供带有自动装卸皮带的型号版本。
- 用于加工塑料和先进材料的3轴和5轴“一体式”加工中心，配有专门用于技术项目和先进嵌套模式的技术解决方案。
- 系列广泛的一流刀头和主轴，可满足所有加工需求，功率达15kw以及转速24000rpm。
- 具有“pro-speed”和“pro-space”解决方案，无比优化整体尺寸。
- 具有X-Vacuum真空动力系统，工作台带有独特的真空管理解决方案。
优势
-
形状或低透气性无任何限制

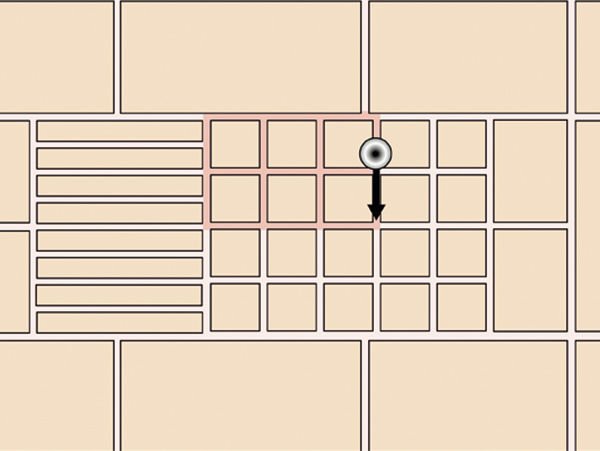

X-Vacuum 系统让真空集中于涉及的工作台区域。适合加工小尺寸或高度透气材料部件，零件无活动风险。
-
嵌套和技术零件毫不妥协

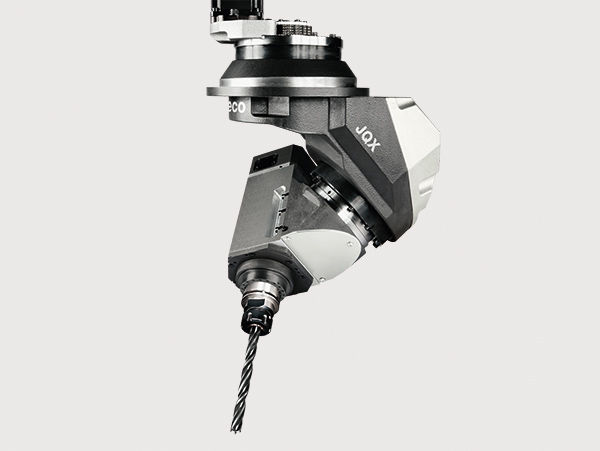

更好应对多元化塑料加工要求所需的一切。从嵌套到技术零件毫不妥协。最佳的嵌套功能，嵌入于坚硬的双龙门驱动活动支架内，可放置功率13.5千瓦的5轴单元。
-
EVERY SECOND COUNTS （节省的每一秒都很重要）

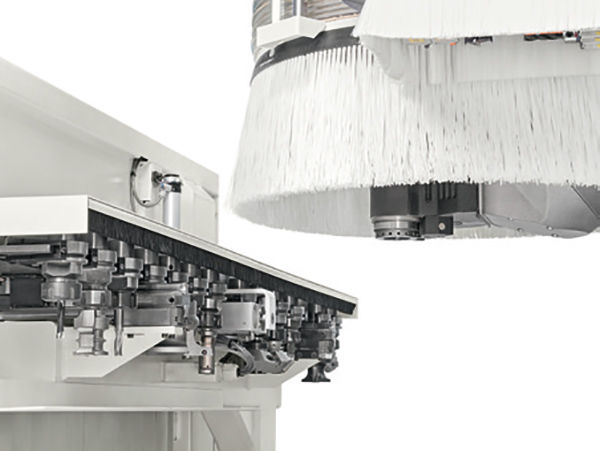

设置于活动舱内的14位 FAST 刀库架，让加工循环平均加快9%。
刀具随时可用，就在操作单元前，更换流程少于15秒。 -
小巧紧凑，畅通无阻

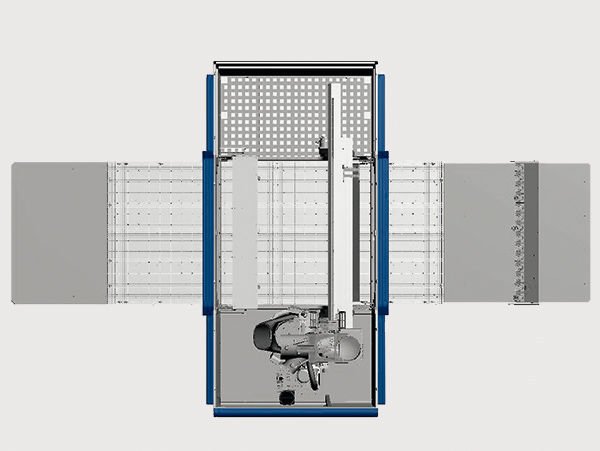

得益于“pro-space”防护罩，上料区完全畅通无阻，尽量减少占地空间。
没有周边防护板，从机床任一边都可到达工作台，平均节省15%的占地面积。
技术数据
| TRACER 200x 300x | |||
| 200x | 300x | ||
| 轴 | |||
| "PRO-SPACE"X-Y轴矢量速度 | m/min | 84 | 84 |
| "PRO-SPEED"X-Y轴矢量速度 | m/min | 113 | 113 |
| Z轴工件通道 | mm | 150 | 180 |
| 铣削单元 | |||
| 电机功率 (最大值) | |||
| 3-4轴 | kW (hp) | 15 kW (20,5) | 15 kW (20,5) |
| 5轴 | kW (hp) | - | 13,5 (18,4) |
| 转速 (最大值) | rpm | 2400 | 2400 |
| 刀库可用刀具(最大值) | 站 | 38 | 53 |
| 冲孔单元 | |||
| 垂直主轴 (最大值) | 个. | 21 | 21 |
| 水平主轴 (最大值) | 个. | 12 | 12 |
| 转速 (最大值) | rpm | 8000 | 8000 |
| X轴集成刀片，直径 | mm | 125 | 125 |
| 安装 | |||
| 吸气消耗 | m3/h | 4430 | 4430 |
| 吸气速度 | m/sec | 25 | 25 |
| 吸嘴直径 | mm | 250 | 250 |
