poseidon
(512) 931-1962

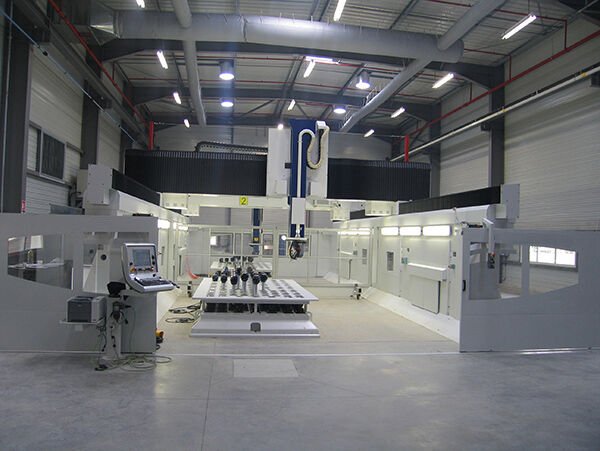

用于高速加工的5轴加工中心
根据CMS理念设计的数控工作中心:该机床是在汽车和船舶行业内获得的经验成果。采用的结构和技术解决方案与挑选的组件相结合,可以确保高加工品质、高加工速度、可靠性、结构刚性、使用灵活性和高生产率。
Poseidon也可提供:
- 可以在加工区外进行装卸的APC接驳台
- 旋转台(TR):简化机床外的装卸,使用整个加工区进行交替循环
- 双桥和双加工单元
- 5轴混合解决方案:铣削+带收板装置的水射流切割
- 完全由CMS设计和生产的通用系统,用于自动锁定复杂形状的工件(UHF)
优势
-
无限性能
poseidon消除了工件尺寸的问题,即使在极复杂的行业中,例如:船舶、风力发电和航天。最重要的是,由于结构中采用了航天设计的概念,CMS确保与平均值相比,体积减少了21%,而性能却不受任何影响。
-
品质更好、速度更快
即使最复杂的加工中,也具有高运行功率、几何精确度和可靠性。结果只有一个:更快速地生产更高品质的工件。poseidon旨在满足您的实际情况,使其更加高效和更具竞争力。
-
专属定制

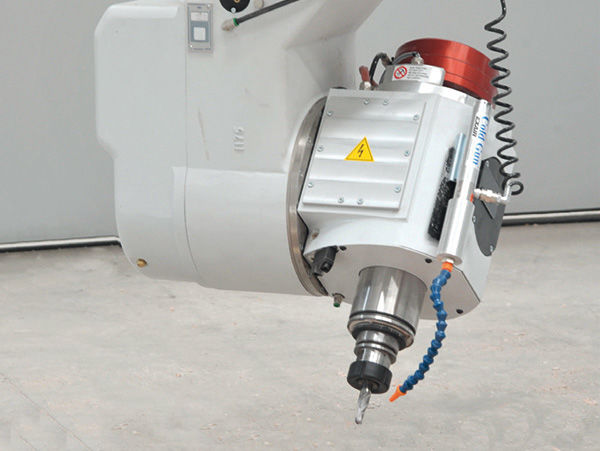

单或双加工单元、单或双加工区、功率从12到32kW的5轴铣削单元、采用水射流技术的5轴单元、超过100种尺寸:每种实际生产情况都可以找到最有效的配置。性能不受影响。
技术数据
| 行程与速度 | |||
| 轴 | 轴行程 | 快速进给速度 | |
| X [m] | 2,5-4-5-6-7,5-8-10-13-15,5-18-20,5-23.5-26-28.5-31-34-36.5-39-41.5 | 85 m/min | |
| Y [mm] | 2600-4000-5000-6200 | 5000-6200-8500-10000 | 85 m/min |
| Z [mm] | 1300-2000-2500 | 1300-2000-2500-3000-3000T*-3500-4000-4000T-5300T | 45 m/min |
| A [ ° ] | +/-120° (PX5, HX5), +/-110° (KX5) | 9000°/min | |
| C [ ° ] | +/-270° (PX5), +/-245° (HX5) +/-300° (KX5) | 9000°/min | |
