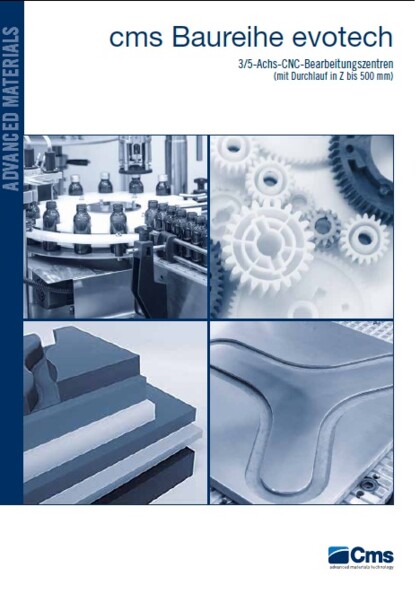

Bearbeitungszentren mit 3 bzw. 5 Achsen und mobiler Portalstruktur
Die Bearbeitungszentren mit 3 bzw. 5 Achsen und mobiler Portalstruktur eignen sich zur Bearbeitung von Kunststoffen und modernen Materialien, die sich durch ihre steife und stabile Struktur charakterisieren.
- Spindeln mit bis zu 15 kW und 24 000 UpM garantieren unter allen Bedingungen für einen außergewöhnlich leistungsstarken Abtrag, einzigartige Genauigkeit und erstklassige Oberflächengüte.
- Kennzeichen der aus Aluminium bestehenden Arbeitsplatte ist ihre perfekte Ebenheit. Sie gewährleistet eine hervorragende Befestigungs- und Bearbeitungspräzision beim Schachteln und beim Bearbeiten technischer Details unter härtesten Bedingungen.
- Die Portalstruktur mit Gantry-Antrieb verleiht hohe Dynamik. Diese Lösung ist auf die Bearbeitung von Kunststoffen und modernen Materialien ausgelegt.
Vorteile
-
EINZIGARTIGE ABTRAGUNG – PERFEKTE ENDBEARBEITUNG
Die Abtragleistung wird um 7% erhöht, die Vorbearbeitung beschleunigt und die strengsten Toleranzen der Endbearbeitung werden eingehalten. Maximale Effizienz bei schweren Abtragtätigkeiten sowie beste Qualität bei der Endbearbeitung entlang des gesamten Arbeitsbereichs sind garantiert durch den feststehenden Arbeitstisch in Kombination mit dem mobilen Portal und seinem Gantry-Antrieb, der aus einer starren Struktur und hochpräzisen vorderen und hinteren Gleitführungen besteht.
-
FLEXIBILITÄT UND EFFIZIENTE ARRETIERUNG
Durch das integrierte Vakuumsystem und die T-Nuten sind eine optimale Plattenarretierung sowie die Positionierung jeder Art mechanischer Befestigung-sausrüstung möglich.
Der multifunktionale, hocheffiziente Aluminiumtisch gewährleistet geringste Bearbeitungstoleranzen sowie dauerhaft perfekte Ebenheit.
-
BEARBEITUNGEN OHNE GRENZEN
Aufgrund der großen Durchgangshöhe und des langen Verfahrwegs der Z-Achsen können Teile bis zu einer Höhe von 500 mm bearbeitet werden. Dies ist ideal zum Herstellen von Technikprodukten und von Prototypen aus Kunststoff.
-
LEISTUNG DURCH 5 ACHSEN
Die Bedieneinheiten Prisma verfügen über 5 interpolierende Achsen, eine Leistung von bis zu 17 kW und 24000 UpM Drehzahl. Durch ihre speziell auf die Kunststoff- verarbeitung ausgerichtete Konfiguration eignen sie sich ideal zur Herstellung von Technikkomponenten, die aus besonders leistungsfähigen und anspruchsvollen Harzen erzeugt werden.
Technische Daten
| EVOTECH | ||||
| EVOTECH 250 | EVOTECH 400 | EVOTECH 500 | ||
| ACHSEN | ||||
| Max. Geschwindigkeit Achsen X-Y-Z (Version Pro-Speed) | m/min | 60-60-30 | 90-90-30 | 95-90-30 |
| Max. Geschwindigkeit Achsen X-Y-Z (Version Pro-Space) | m/min | 25-60-30 | 25-90-30 | 25-90-30 |
| Werkstückdurchgang Achse Z (max.) | mm | 250 | 350 | 500 |
| BEDIENGRUPPE | ||||
| Leistung Elektrospindel 5 Achsen (max.) | kW | 12 | 17 | 17 |
| Leistung Elektrospindel 3/4 Achsen (max.) | kW | 15 | 15 | - |
| Drehgeschwindigkeit Elektrospindel 5 Achsen (max.) | UpM | 24000 | 24000 | 24000 |
| Drehgeschwindigkeit Elektrospindel 3/4 Achsen (max.) | UpM | 24000 | 24000 | - |
| BOHREINHEIT | ||||
| Unabhängige vertikale Spindeln (max.) | n. | 30 | 30 | 26 |
| Drehgeschwindigkeit | UpM | 8000 | 8000 | 8000 |
| WERKZEUGMAGAZINE | ||||
| Werkzeugmagazin an Bediengruppe | Positionen | 12 | 12 | 12 |
| Werkzeugmagazin hinten | Positionen | 32 | 48 | 48 |
| Werkzeugmagazin seitlich | Positionen | 12 | 12 | - |
| Werkzeugmagazin vorn | Positionen | - | - | 16 |
| INSTALLATION | ||||
| Verbrauch angesaugte Luft | m³/h | 4430 | 4430 | 4430 |
| Verbrauch angesaugte Luft (min.-max.) | Nl/min | 350-550 | 350-550 | 350-550 |
